Domáca krčma Lindr AS-80 NEW Green Line stojan T2 nerez, 2× kohút tlakovanie Biogon

Kompletný dvojkohútový výčap Lindr AS-80 NEW Green Line – nerezový stojan T2, 2× kohút a tlakovanie Biogon

Výkonná kompletná zostava na vytvorenie pevného domáceho alebo gastro výčapu pre 2 nápoje s tlakovaním potravinárskym plynom Biogon.
Základom je podstolové vodné chladenie Lindr AS-80 NEW Green Line s dvoma samostatnými chladiacimi slučkami . Zostava obsahuje nerezový výčapný stojan T2, 2 chrómované výčapné kohúty, profesionálne narážače Micromatic Bajonet a Plochý, dvojstupňový redukčný ventil Micromatic N2 / Biogon W24/32, Python, nápojové a tlakové hadice, rýchlospojky, odkvapovú misku.

AS-80 ponúka priebežný chladiaci výkon 45 l/h, teda orientačne približne 90 pollitrov za hodinu. Je preto vhodný pre výčapy, kde sa očakáva vyššie zaťaženie ako pri základných domácich chladičoch – napríklad do reštaurácie, krčmy, väčšieho domáceho baru, pergoly alebo klubovne.

Najdôležitejšie informácie o zostave

• 2 nápoje súčasne: 2 samostatné chladiace slučky a 2 výčapné kohúty.
• Priebežný chladiaci výkon: 45 l/h – orientačne cca 90 pollitrov za hodinu.
• Maximálny chladiaci výkon: 80 l/h.
• Ľadová banka: 5–10 kg.
• Dochladzovacia pumpa: výtlak 6 m.
• 2 chladiace slučky: každá s dĺžkou 11 m.
• Výčapný stojan: nerezový T2 pre 2 kohúty so štandardným dochladením.
• 2× chrómovaný výčapný kohút 35 mm.
• Narážače Micromatic: 1× Bajonet + 1× Plochý.
• Tlakovanie Biogonom: dvojstupňový redukčný ventil Micromatic N2 / Biogon W24/32.
• Python 2+2: 2 m izolovaného vedenia.
• Odkvapová miska: 400 × 220 × 20 mm.
• Sanitačné príslušenstvo: sanitačná sada Bajonet s podstavcom.

ZOSTAVU VÁM RÁDI UPRAVÍME NA MIERU

Nevyhovuje vám presne táto konfigurácia? Zostavu môžeme upraviť podľa vašich požiadaviek. Je možné zmeniť napríklad výčapný stojan, typ kohútov, spôsob tlakovania, narážacej hlavy, dĺžku vedenia alebo ďalšie komponenty.

Napíšte nám svoju predstavu a kontaktné údaje na info@pivoteka.cz . Radi vám pripravíme kompletnú výčapnú zostavu presne podľa vašich predstáv.

Pre koho je táto zostava vhodná?

• Reštaurácie, krčmy a bary s menšou až strednou výtočou.
• Väčšia domáca krčma alebo domáci bar.
• Pergola a záhradná kuchyňa.
• Klubovňa alebo kultúrna miestnosť.
• Firemný výčap.
• Pre zákazníkov, ktorí chcú čapovať 2 rôzne nápoje.
• Na inštalácie, kde má byť chladenie schované pod pracovnou doskou.
• Pre prevádzky, ktoré preferujú tlakovanie potravinárskym plynom Biogon.

Ako bude hotový výčap fungovať?

Chladenie Lindr AS-80 sa umiestni pod bar alebo pracovnú dosku. Na pracovnú dosku sa namontuje nerezový stojan T2 s dvoma výčapnými kohútikmi .

Každý nápoj má vlastnú nápojovú cestu:

Sud č. 1 › narážač Micromatic › AS-80 › chladiaca slučka č. 1 › Python › stojan T2 › kohút č.
Sud č. 2 › narážač Micromatic › AS-80 › chladiaca slučka č. 2 › Python › stojan T2 › kohút č. 2

Tlak potrebný na vytláčanie nápoja zo sudov zaisťuje Biogon privedený cez dvojstupňový redukčný ventil Micromatic .

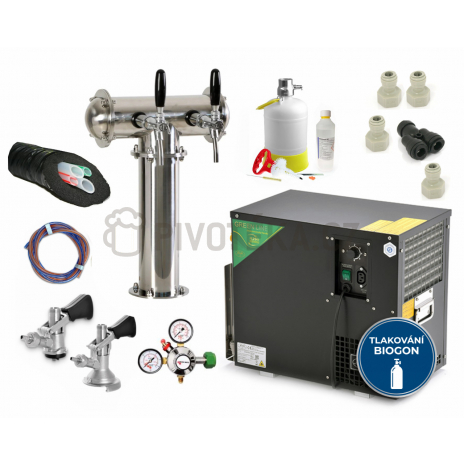

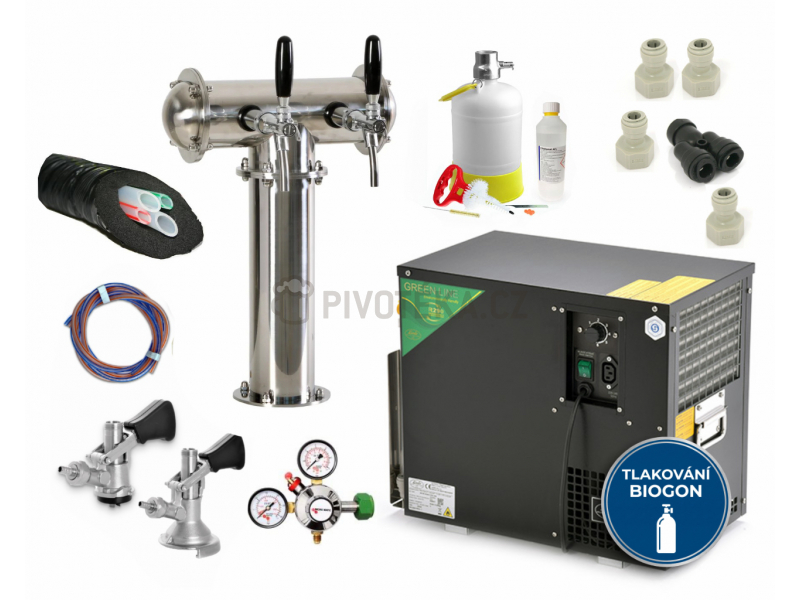

Čo presne zostava obsahuje?

• 1× Lindr AS-80 NEW Green Line – 2 chladiace slučky
• 1× výčapný stojan T2 nerez – pre 2 kohúty, štandardné dochladenie
• 2× výčapný kohút chróm 35 mm
• 1× kľúč na guľové výčapné kohúty Royal / Global
• 1× narážač Bajonet Micromatic
• 1× narážač Plochý Micromatic
• 1× redukčný ventil N2 / Biogon Micromatic – dvojstupňový, W24/32
• 1× sanitačná sada Bajonet s podstavcom
• 2 m Pythonu 2+2
• 8 m transparentné nápojové hadice 6,7 × 9,5 mm
• 4 m tlakovej hadice 5/16" (8 mm)
• 1× priama redukčná spojka 9,5 × 12,7 mm
• 2× DM SS priama spojka 9,5 × 8 mm
• 2× JG SS priama redukčná spojka 12,7 × 8 mm
• 2× nápojová DM spojka 5/8" × 9,5 mm
• 2× tlaková DM spojka 5/8" × 8 mm
• 1× JG F7/16 × 8 mm
• 1× odkvapová miska 400 × 220 × 20 mm

Obsah zodpovedá konkrétnej konfigurácii tejto zostavy. Tlaková fľaša s Biogonom nie je v zozname komponentov uvedená, a preto nie je súčasťou zostavy.

Prečo zvoliť AS-80?

AS-80 je vhodný tam, kde už základné domáce chladenie nemusí výkonovo stačiť. Ponúka priebežný chladiaci výkon 45 l/ha ľadovú banku 5–10 kg .

Pri jednoduchom prepočte zodpovedá priebežný výkon približne 90 pollitrom za hodinu . Vďaka tomu má zariadenie dostatočnú rezervu aj pre intenzívnejší domáci výčap alebo menšiu až strednú gastro prevádzku.

Maximálny výkon 80 l/h – čo znamená?

Výrobca uvádza pri AS-80 maximálny chladiaci výkon 80 l/h pri stanovených podmienkach T0 °C / Tk45 °C.

Pre bežný návrh prevádzky odporúčame počítať predovšetkým s priebežným výkonom 45 l/h . Maximálny výkon nie je údaj, podľa ktorého by sa mala plánovať trvalá hodinová výtoč.

Dve samostatné chladiace slučky

AS-80 v tomto variante obsahuje 2 samostatné chladiace slučky . Každá má dĺžku 11 metrov a priemer 7 × 8 mm .

Môžete tak pripojiť napríklad:

• 2 rôzne druhy piva,
• pivo + cider,
• 2 sudy rovnakého piva,
• alebo iné dva vhodné čapované nápoje.

Každý nápoj prechádza vlastnou chladiacou slučkou a nápojové cesty sú od seba oddelené.

Vodné chladenie s ľadovou bankou 5–10 kg

AS-80 využíva vodné chladenie s ľadovou bankou . Výparník postupne vytvára z vody vo vnútri zariadenia ľad a tým vytvára zásobu chladu.

Výrobca pri tomto modeli uvádza ľadovú banku 5–10 kg . Plné naľadovanie poskytuje maximálny chladiaci výkon zariadenia.

Dochladzovacia pumpa s výtlakom 6 m

Súčasťou chladiča je miešadlo s dochladzovacou pumpou s výtlakom 6 m .

Dochladzovací okruh je možné pri vhodnom zapojení využiť na cirkuláciu studenej vody medzi chladičom a výčapným stojanom. To pomáha obmedziť ohrievanie nápojového vedenia v poslednej časti cesty pred kohútom.

Pripojenie dochladenia: 1/2".

Nerezový stojan T2 so štandardným dochladením

Viditeľnú časť hotového výčapu tvorí nerezový stojan T2 pre dva výčapné kohúty . Stojan je v tejto zostave v prevedení so štandardným dochladením .

Hlavnou výhodou podstolového riešenia je vzhľad. Chladiace zariadenia, sudy aj ďalšie technológie môžu byť ukryté pod barom a na pracovnej doske zostane iba samotný výčapný stojan.

2× chrómovaný výčapný kohút

Zostava obsahuje 2 chrómované výčapné kohúty 35 mm . Každý kohút je napojený na jednu samostatnú nápojovú cestu.

Výsledkom je plnohodnotný dvojkohútový výčap, ktorý umožňuje čapovať dva samostatné nápoje.

Tlakovanie pomocou Biogonu

Tento konkrétny variant zostavy používa na tlakovanie dvojstupňový redukčný ventil Micromatic N2 / Biogon so závitom W24/32 .

Redukčný ventil slúži na zníženie vysokého tlaku z tlakovej fľaše na pracovný tlak potrebný na čapovanie nápoja.

Tlaková fľaša s Biogonom nie je súčasťou zostavy. Je potrebné ju doplniť samostatne.

Prečo dvojstupňový redukčný ventil?

Súčasťou tejto konfigurácie je dvojstupňový redukčný ventil Micromatic . Jeho úlohou je regulovať tlak plynu medzi tlakovou fľašou a sudom.

Pre zákazníka je dôležité predovšetkým to, že ventil je v tejto zostave určený pre N2 / Biogon a používa pripojenie W24/32 . Pri výbere tlakovej fľaše je preto potrebné použiť zodpovedajúce kompatibilné prevedenie.

Profesionálne narážače Micromatic

Súčasťou sú 2 narážacie hlavy Micromatic - Bajonet a Plochý.

Narážač Bajonet S-type: Polička, Prazdroj, Pútnik, Ferdinand, Lucky Bastard, Moravia, Radegast, Postrižiny, Breclav, Nová Paka, Lobkowicz, Čierna Hora, Regent, Rohozec, Kozel a ďalšie pivovary používajúce bajonetový systém.
Narážač Plochý A-type: Bernard, Svijany, Krakonoš, Starobrno, Slavkov, Matuška, Zubr, Konrád, Holba, Staroprameň, Litovel a ďalšie pivovary používajúce plochý systém.

Pokiaľ používate dva sudy s rovnakým ventilom, môžeme zostavu upraviť napríklad na 2× Bajonet alebo 2× Plochý .

Python 2+2 – izolované vedenie k výčapnému stojanu

Súčasťou zostavy sú 2 metre Pythonu 2+2 . Ide o izolovaný zväzok vedenia medzi podstolovým chladičom a výčapným stojanom.

Izolované vedenie pomáha obmedziť prenos okolitého tepla k nápojovým trasám a súčasne umožňuje vytvoriť čistejšiu a prehľadnejšiu inštaláciu.

Vypúšťací ventil a vodoznak

AS-80 je vybavený vypúšťacím ventilom , ktorý uľahčuje vypustenie vody zo zariadenia. Súčasťou je aj vodoznak na kontrolu hladiny vody.

Ako sa kompletný výčap zapája?

1. AS-80 umiestnite pod bar alebo do vhodného technického priestoru.
2. Do pracovnej dosky namontujete nerezový stojan T2.
3. Stojan osadíte dvoma výčapnými kohútikmi.
4. Pomocou Pythonu a hadíc prepojíte stojan s chladičom.
5. Na sudy nasadíte zodpovedajúce narážače Micromatic.
6. Nápojové výstupy z narážačov prepojíte s jednotlivými vstupmi AS-80.
7. Fľašu so zodpovedajúcim potravinárskym plynom pripojíte k redukčnému ventilu Micromatic N2 / Biogon.
8. Tlakové vedenie pripojíte k narážacím hlavám.
9. Podľa inštalácie zapojíte aj dochladzovací okruh stojana.
10. Vodný kúpeľ AS-80 naplníte vodou.
11. Zariadenie pripojíte k elektrickej sieti.
12. Na digitálnom termostate nastavíte požadované chladenie.
13. Nastavíte zodpovedajúci pracovný tlak.
14. Po pripravení zariadenia môžete začať čapovať.

Po správnej inštalácii je každodenná obsluha jednoduchá aj pre bežného používateľa bez profesionálnych skúseností s výčapnou technikou.

Technické parametre Lindr AS-80 NEW Green Line

• Model: AS-80 NEW Green Line – 2× chladiaca slučka
• Typ zariadenia: podstolové vodné chladenie s ľadovou bankou
• Počet chladených nápojov: 2
• Počet chladiacich slučiek: 2
• Chladiaci výkon kompresora: 1/4 HP
• Chladiaci výkon kompresora: 630 W
• Maximálny chladiaci výkon T0 °C / Tk45 °C: 80 l/h
• Priebežný chladiaci výkon: 45 l/h
• Teplotný spád ?T: 10 °C
• Ľadová banka: 5–10 kg
• Výtlak dochladzovacej pumpy: 6 m
• Pripojenie dochladenia: 1/2"
• Dĺžka chladiacich slučiek: 2 × 11 m
• Priemer chladiacich slučiek: 7 × 8 mm
• Príkon: 506 W
• Menovitý prúd: 2,20 A
• Hmotnosť: 27,5 kg
• Chladivo: R290
• Napätie: 220–240 V / 50 Hz
• Pripojenie nápoja: rýchlospojka 9,5 mm (3/8")
• Digitálny termostat: áno
• Vstavaný vzduchový kompresor: nie
• Výpust s vodoznakom: áno

Technické údaje zodpovedajú podkladom výrobcu pre model AS-80 NEW Green Line s dvoma chladiacimi slučkami .

Parametre tlakovania v tejto zostave

• Typ redukčného ventilu: Micromatic N2 / Biogon
• Prevedenie: dvojstupňové
• Pripojenie: W24/32
• Tlaková fľaša: nie je súčasťou zostavy

Rozmery chladenia AS-80

Podľa rozmerového výkresu výrobcu sú hlavné rozmery zariadenia približne 598 × 330 × 474 mm .

Pri plánovaní priestoru pod barom je potrebné ponechať aj miesto pre hadice, rýchlospojky, Python, prúdenie vzduchu a prístup k zariadeniu kvôli údržbe a servisu.

Green Line – chladivo R290

AS-80 patrí do rady Lindr Green Line a používa ekologické chladivo R290 .

Výrobca pri technológii Green Line uvádza o 20 % vyššiu energetickú účinnosť ao 20 % nižšiu spotrebu elektrickej energie .

Sanitácia a pravidelná údržba

Pri dvojnápojovom výčape je potrebné pravidelne čistiť obe nápojové cesty . Súčasťou tejto konfigurácie je aj sanitačná sada Bajonet s podstavcom .

Pravidelne odporúčame čistiť najmä:

• nápojové hadice,
• chladiace slučky,
• výčapné kohúty,
• narážacie hlavy,
• výčapný stojan,
• odkvapkávaciu misku.

Bezpečnosť a odporúčanie

• Používajte iba zodpovedajúci potravinársky plyn.
• Tlaková fľaša musí byť kompatibilná s redukčným ventilom W24/32.
• Tlakovú fľašu vždy zaistite proti pádu.
• Pravidelne kontrolujte tesnosť tlakových spojov.
• Pravidelne sanitujte obe nápojové cesty.
• Nezakrývajte vetracie časti chladiča.
• Ponechajte k AS-80 prístup pre údržbu a servis.

Prečo zvoliť práve túto zostavu?

Tento variant je vhodný pre zákazníka, ktorý chce výkonný pevný dvojkohútový výčap s podstolovým chladením AS-80 a tlakovaním pomocou Biogonu .

AS-80 ponúka priebežný výkon 45 l/h, ľadovú banku 5–10 kg a dochladzovaciu pumpu s výtlakom 6 m . V kombinácii s nerezovým stojanom T2, dvoma kohútikmi, profesionálnymi narážačmi Micromatic a dvojstupňovým redukčným ventilom vzniká zostava vhodná pre náročnejšiu domácu i gastro prevádzku.

Chcete iný stojan, kohúty alebo spôsob tlakovania?

Každý domáci aj gastro výčap má iné požiadavky, preto vám túto zostavu radi upravíme na mieru. Je možné zmeniť napríklad výčapný stojan, kohúty, narážacie hlavy, spôsob tlakovania, dĺžku vedenia alebo ďalšie komponenty.

Napíšte nám svoju predstavu a kontaktné údaje na info@pivoteka.cz . Radi vám pripravíme kompletnú výčapnú zostavu presne podľa vašich predstáv.
