Lindr CWP 100 3x slučka NEW Green Line + rýchlospojky

Lindr CWP 100 NEW Green Line 3× slučka – profesionálne podstolové chladenie pre 3 nápoje

Výkonné podstolové chladenie na súčasné chladenie až 3 rôznych nápojov, ktoré kombinuje výhody kontaktného a vodného chladenia.
Lindr CWP 100 NEW Green Line využíva unikátnu technológiu Contact Water Power , pri ktorej je výparník v priamom kontakte s nápojovým vedením. Vďaka tomu sa zariadenie dokáže rýchlo nachladiť, reagovať na zvýšenú výtoč a poskytovať stabilný výkon bez závislosti na veľkej zásobe ľadu. Táto varianta obsahuje 3 samostatné chladiace slučky a je určená pre pevné domáce aj profesionálne gastro výčapy.

Najdôležitejšie informácie o CWP 100

• 3 chladené nápoje: tri samostatné chladiace slučky.
• Priebežný chladiaci výkon: 70 l/h.
• Maximálny chladiaci výkon: 90 l/h.
• V praxi: priebežný výkon zodpovedá približne 140 pollitrom za hodinu.
• Rýchla pripravenosť: približne 30–40 minút od zapnutia.
• CWP technológie: výparník je v priamom kontakte s nápojovým vedením.
• 3× chladiaca slučka: každá s dĺžkou 14 m.
• Dochladzovacia pumpa: výtlak 6 m.
• Digitálny termostat: presná regulácia teploty.
• Pripojenie nápoja: rýchlospojky 9,5 mm (3/8").
• Výpust a vodoznak: áno.
• Chladivo: R290 Green Line.
• Vstavaný vzduchový kompresor: nie.

Pre zákazníka je najdôležitejší priebežný výkon 70 l/h. Pri jednoduchom prepočte ide približne o 140 pollitrov za hodinu alebo zhruba 233 nápojov s objemom 0,3 l. Výrobca súčasne uvádza maximálny chladiaci výkon 90 l/h.

CHCETE Z CWP 100 VYTVORIŤ KOMPLETNÝ VÝČEP?

Samotné CWP 100 je podstolové chladenie. Radi vám k nemu zostavíme kompletný výčap podľa vašich požiadaviek. Môžete si zvoliť výčapný stojan, počet a typ kohútov, narážacie hlavy, CO2, Biogon alebo kompresor na tlakovanie, dĺžku vedenia a ďalšie komponenty.

Napíšte nám svoju predstavu a kontaktné údaje na info@pivoteka.cz . Pripravíme vám kompletnú výčapnú zostavu presne podľa vašich predstáv.

Pre koho je CWP 100 vhodný?

• Reštaurácie, krčmy a bary.
• Menšie a stredné gastro prevádzky s vyššou výtočou.
• Väčšie domáce krčmy a domáce bary.
• Pergoly a záhradná kuchyňa s pevným výčapom.
• Klubovne a spoločenské priestory.
• Firemné výčapy.
• Pre zákazníkov, ktorí chcú čapovať až 3 rôzne nápoje z jedného chladiča.
• Na inštalácie, kde má byť samotné chladenie schované pod barom alebo pracovnou doskou.

Čo znamená technológia CWP?

CWP je skratka pre Contact Water Power. Ide o technológiu vyvinutú spoločnosťou Lindr, ktorá kombinuje vlastnosti kontaktného a vodného chladenia.

Pri bežnom vodnom chladení je významnou zásobou chladu vytvorený ľad. U CWP je konštrukcia odlišná – výparník je v priamom kontakte s nápojovým vedením . Vďaka tomu dokáže systém rýchlo reagovať na zvýšenú výtoč nápojov.

Výrobca uvádza, že zariadenie využíva priamu energiu výparníka a ponúka konštantný výkon bez využitia ľadovej zásoby ako hlavného zdroja chladu . To je jedna z najväčších výhod radu CWP.

Rýchlo pripravené na prevádzku – približne 30 až 40 minút

Ďalšou veľkou výhodou CWP technológie je rýchla príprava. Výrobca uvádza potrebnú dobu na prechladnutie približne 30–40 minút od zapnutia zariadenia .

To je praktické napríklad v reštaurácii alebo domácej krčme, kde nechcete čakať niekoľko hodín na vytvorenie veľkej ľadovej banky pred začatím čapovania.

Výkon 70 l/h – čo to znamená v praxi?

Priebežný chladiaci výkon CWP 100 je 70 litrov za hodinu. Pre jednoduchšiu predstavu ide pri jednoduchom prepočte približne o:

• 140 pollitrov za hodinu ,
• alebo približne 233 pohárov s objemom 0,3 l za hodinu.

To už je výkon vhodný nielen pre domácu oslavu, ale aj pre pravidelnú gastro prevádzku a intenzívnejšie čapovanie .

Maximálny chladiaci výkon je 90 l/h pri podmienkach T0 °C / Tk45 °C. Pre bežný návrh prevádzky odporúčame vychádzať predovšetkým z priebežného výkonu 70 l/h.

Tri samostatné nápojové cesty

Táto varianta CWP 100 obsahuje 3 samostatné chladiace slučky . Zariadenie preto umožňuje súčasne chladiť až tri rôzne nápoje.

Môžete tak pripojiť napríklad:

• 3 rôzne druhy piva,
• 2 druhy piva + cider,
• 2 druhy piva + limonádu,
• alebo inú kombináciu troch vhodných čapovaných nápojov.

Každý nápoj prechádza vlastnou chladiacou slučkou, takže sa jednotlivé nápoje vo vnútri chladiča nemiešajú.

3× chladiaca slučka s dĺžkou 14 metrov

Každá z troch chladiacich slučiek má dĺžku 14 metrov a priemer 7 × 8 mm . Celkom tak zariadenie obsahuje tri samostatné nápojové vedenia určené na chladenie jednotlivých nápojov.

Dochladzovacia pumpa s výtlakom 6 metrov

CWP 100 je vybavený dochladzovacou pumpou s výtlakom 6 m . Pripojenie dochladzovacieho okruhu je 1/2" .

Dochladzovací okruh je možné pri vhodnom zapojení využiť na cirkuláciu studenej vody medzi chladičom a výčapným stojanom. To je dôležité najmä pri pevnom výčape, kde je medzi chladičom a kohútikom niekoľko metrov vedenia.

Studená voda cirkulujúca Pythonom pomáha obmedzovať ohrievanie nápojového vedenia v priestore medzi chladičom a výčapným stojanom.

Ideálne pre výčapný stojan s 3 kohútikmi

CWP 100 s tromi slučkami dáva najväčší zmysel v kombinácii s výčapným stojanom s tromi kohútikmi . Samotný chladič sa schová pod pracovnú dosku a na bare zostane iba výčapný stojan.

Hotový systém môže fungovať napríklad:

Sud č. 1 › CWP slučka č. 1 › kohút č. 1
Sud č. 2 › CWP slučka č. 2 › kohút č. 2
Sud č. 3 › CWP slučka č. 3 › kohút č. 3

Výsledkom je klasický profesionálny pevný výčap s tromi nezávislými nápojovými cestami.

Malá ľadová banka 0–2 kg – prečo je menšia ako pri klasickom vodnom chladení?

Technická tabuľka výrobcu uvádza pri CWP 100 ľadovú banku 0–2 kg .

To nie je nedostatok zariadenia. Je to dôsledok inej konštrukcie. CWP nie je navrhnuté tak, aby bolo závislé na veľkej ľadovej zásobe. Chladiaci výkon je získavaný priamym kontaktom výparníka s nápojovým vedením, čo umožňuje rýchlejšiu reakciu pri čapovaní a kratšiu prípravu zariadenia.

Digitálny termostat – jednoduché nastavenie teploty

Štandardnou súčasťou zariadenia je digitálny termostat , ktorý umožňuje presnú reguláciu teploty.

Pre bežného používateľa to znamená jednoduché ovládanie – zariadenie zapnete a nastavíte požadovanú teplotu podľa nápoja a prevádzkových podmienok.

Vypúšťací ventil a vodoznak

CWP 100 je vybavený vypúšťacím ventilom , ktorý uľahčuje vypustenie vody zo zariadenia.

Súčasťou je aj vodoznak , vďaka ktorému môžete jednoducho kontrolovať hladinu vody v zariadení. Výrobca oba prvky uvádza ako štandardnú súčasť konštrukcie CWP 100.

Praktické servisné dvierka

Na prednej strane zariadenia sú praktické dvierka umožňujúce ľahší prístup k technológii pri údržbe alebo prípadnom servise.

To je praktické najmä pri pevnej inštalácii pod barom, kde je dôležité mať k jednotlivým častiam zariadenia dobrý prístup.

Green Line – chladivo R290

CWP 100 patrí do rady Lindr Green Line a používa chladivo R290 .

Výrobca pri konštrukcii Green Line uvádza o 20 % vyššiu energetickú účinnosť ao 20 % nižšiu spotrebu elektrickej energie .

Čo potrebujete pre kompletný výčap?

CWP 100 je podstolové chladiace zariadenie. Nemá vlastné výčapné kohúty ani vstavaný vzduchový kompresor. Na vytvorenie kompletného výčapu je potrebné podľa konkrétnej inštalácie doplniť ďalšie komponenty.

• Výčapný stojan – ideálne podľa požadovaného počtu nápojov.
• Výčapné kohúty.
• Narážacie hlavy podľa používaných sudov.
• Nápojové hadice.
• Python pre izolované a prípadne dochladzované vedenie k stojanu.
• CO2, Biogon alebo vhodný externý kompresor na tlakovanie sudov.
• Redukčný ventil pri použití tlakovej fľaše.
• Rýchlospojky a spojovací materiál.
• Sanitačné príslušenstvo.

Ako sa CWP 100 zapája?

1. CWP 100 umiestnite pod bar alebo do vhodného technického priestoru.
2. Na pracovnú dosku namontujete zvolený výčapný stojan.
3. Na sudy nasadíte zodpovedajúce narážacie hlavy.
4. Nápojové výstupy z jednotlivých sudov prepojíte so vstupmi CWP 100.
5. Výstupy jednotlivých chladiacich slučiek prepojíte s výčapnými kohútikmi.
6. Podľa inštalácie pripojíte dochladzovací okruh k Pythonu alebo výčapnému stojanu.
7. K sudom pripojíte zvolený spôsob tlakovania – napríklad CO2, Biogon alebo externý kompresor.
8. Zariadenie pripravíte podľa návodu výrobcu a pripojíte do elektrickej siete.
9. Na termostate nastavíte požadovanú teplotu.
10. Približne po 30–40 minútach je zariadenie podľa výrobcu pripravené na chladenie nápojov.

Po správnej inštalácii je každodenná obsluha jednoduchá aj pre užívateľov bez profesionálnych skúseností s výčapnou technikou.

Technické parametre Lindr CWP 100 NEW Green Line 3× slučka

• Model: CWP 100 NEW Green Line – 3× chladiaca slučka
• Technológia: Contact Water Power – CWP
• Typ zariadenia: profesionálne podstolové chladenie nápojov
• Počet chladených nápojov: 3
• Počet chladiacich slučiek: 3
• Priebežný chladiaci výkon: 70 l/h
• Maximálny chladiaci výkon T0 °C / Tk45 °C: 90 l/h
• Chladiaci výkon kompresora: 1/3 HP
• Chladiaci výkon kompresora: 860 W
• Teplotný spád ?T: 10 °C
• Ľadová banka: 0–2 kg
• Výtlak dochladzovacej pumpy: 6 m
• Pripojenie dochladenia: 1/2"
• Dĺžka chladiacich slučiek: 3 × 14 m
• Priemer chladiacich slučiek: 7 × 8 mm
• Príkon: 575 W
• Menovitý prúd: 2,50 A
• Hmotnosť: 28 kg
• Chladivo: R290
• Napätie: 220–240 V / 50 Hz
• Pripojenie nápoja: rýchlospojka 9,5 mm (3/8")
• Digitálny termostat: áno
• Vstavaný vzduchový kompresor: nie
• Výpust s vodoznakom: áno

Technické parametre zodpovedajú produktovému listu výrobcu pre model CWP 100 NEW Green Line s tromi chladiacimi slučkami .

Rozmery CWP 100

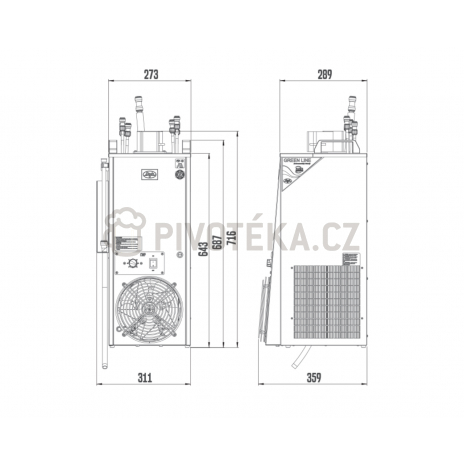

Podľa rozmerového výkresu výrobcu sú maximálne vonkajšie rozmery zariadenia približne 311 × 359 × 716 mm (šírka × hĺbka × výška).

Pri inštalácii pod bar odporúčame počítať aj s miestom pre hadice, rýchlospojky, dochladzovacie vedenie, prúdenie vzduchu a prístup k zariadeniu kvôli servisu a údržbe.

Štandardná výbava CWP 100

Podľa podkladov výrobcu je štandardnou súčasťou zariadenia:

• 3× chladiaca slučka
• rýchlospojky na pripojenie nápojov
• digitálny termostat
• dochladzovacia pumpa
• vypúšťací ventil
• vodoznak
• praktické servisné dvierka

Výčapný stojan, kohúty, narážacie hlavy ani zariadenia na tlakovanie nie sú v podkladoch výrobcu uvedené ako štandardná súčasť samotného CWP 100.

Aký narážač potrebujem?

Narážacia hlava sa nevyberá podľa CWP 100, ale podľa ventilu konkrétneho suda.

Narážač Bajonet S-type: Polička, Prazdroj, Pútnik, Ferdinand, Lucky Bastard, Moravia, Radegast, Postrižiny, Breclav, Nová Paka, Lobkowicz, Čierna Hora, Regent, Rohozec, Kozel a ďalšie pivovary používajúce bajonetový systém.
Narážač Plochý A-type: Bernard, Svijany, Krakonoš, Starobrno, Slavkov, Matuška, Zubr, Konrád, Holba, Staroprameň, Litovel a ďalšie pivovary používajúce plochý systém.
Narážač Kombi M-type: Kácov, Kofola, Hostan, Chodovar, Zon a ďalší výrobcovia používajúci kombi systém.

Sanitácia a pravidelná údržba

Pri trojokruhovom výčape je potrebné pravidelne čistiť všetky používané nápojové cesty . Sanitujú sa najmä nápojové hadice, chladiace slučky, výčapné kohúty a narážacie hlavy.

Praktický vypúšťací ventil a servisné dvierka uľahčujú údržbu samotného zariadenia.

Bezpečnosť a odporúčanie

• Používajte iba komponenty vhodné na potravinárske použitie.
• Pri tlakovaní používajte zodpovedajúci plyn a správny redukčný ventil.
• Pravidelne kontrolujte tesnosť nápojových a tlakových spojov.
• Pravidelne sanitujte všetky používané nápojové cesty.
• Nezakrývajte vetracie časti chladiča.
• Ponechajte okolo zariadenia dostatok priestoru na odvod tepla a servis.
• Dodržujte pokyny výrobcu.

Prečo zvoliť práve Lindr CWP 100?

CWP 100 je vhodné pre zákazníka, ktorý požaduje vysoký priebežný výkon, rýchlu pripravenosť a možnosť čapovať až tri rôzne nápoje.

Hlavnou výhodou proti klasickému vodnému chladeniu je CWP technológia s priamym kontaktom výparníka a nápojového vedenia . Zariadenie preto nie je závislé od vytvorenia veľkej ľadovej banky a výrobca uvádza pripravenosť približne za 30–40 minút.

S priebežným výkonom 70 l/h , tromi 14metrovými chladiacimi slučkami a dochladzovacou pumpou s výtlakom 6 m ide o riešenie vhodné pre výkonný pevný domáci i profesionálny gastro výčap.

Prečo kúpiť práve u nás?

• Špecialisti na výčapnú techniku.
• Odborné poradenstvo pri návrhu domáceho aj gastro výčapu.
• Možnosť zostavenia kompletného výčapu na mieru.
• Servis a náhradné diely.
• Pomoc s výberom stojana, kohútov, narážačov i spôsobu tlakovania.

Súvisiace produkty

K CWP 100 odporúčame podľa konkrétnej inštalácie doplniť predovšetkým výčapný stojan s 3 kohútikmi, výčapné kohúty, správne narážacie hlavy, Python, nápojové hadice, vhodný systém tlakovania a sanitačné príslušenstvo.

Výhody domácí hospody

• S touto sestavou komponentů budete schopni sestavit domácí výčep se kterým budete shopni načepovat pivo a ostatní nápoje jako profesionální výčepní.
• jedná se o sestavu, kterou jste schopni jednoduše zabudovat do zahradní pergoly, kuchyně nebo kamkoliv kde budete mít chuť na kvalitně načepované pivo.
• ohromte své známé svou domácí hospodou a kvalitně natočeným pivem jako profesionál. S toutou výčepní sestavou to není žádný problém.
• Podstolové pivní chlazení je vždy pou- žito v kombinaci s výčepním stojanem. Pivní chlazení je možno umístit pod vý- čepní stůl nebo kamkoliv do prostoru baru či restaurace. Voda v těchto zaří- zeních slouží k přenosu chladu na pivní vedení a také jako aku-mulátor chladu.

Příklad propojení a tlakování vodních chlazení, C02/ N2





1.Vstup nápoj	2.Výstup nápoj
3.Zásuvka na míchadlo	4.Naražeč (bajonet, plochý, kombi)
5.Rychlospojka F 5/8 x 9.5 mm	6.Rychlospojka F 5/8 x 8 mm
7.Rychlospojka rozdvojka 8 x 8 x 8 mm	8.Redukční ventil 1.st N2/ CO2
9.Nápoj	10.Rychlospojka JG SS 9.5 x 8 mm (2x)
11.Rychlospojka JG přímá 12.7 x 8 mm (2x)	12. Python dochlazovací hadice
13.Rychlospojka JG F7/16 x 8 mm
