Domáca krčma Lindr AS-40 2x kohút chróm 2x narážač tlakovanie CO2

Kompletný dvojkohútový výčap Lindr AS-40 NEW Green Line – 2 nápoje, stojan Kobra a CO2 tlakovanie

Kompletná zostava na vytvorenie pevného domáceho alebo menšieho gastro výčapu pre 2 nápoje.
Základom zostavy je podstolové vodné chladenie Lindr AS-40 NEW Green Line s dvoma chladiacimi slučkami . Súčasťou je chrómovaný dvojkohútový stojan Kobra, 2 výčapné kohúty, narážač Bajonet a Plochý, redukčný ventil CO2 Micromatic , nápojové a tlakové hadice, Python a potrebné spojovacie komponenty.

Tento variant používa na tlakovanie sudov CO2. Je vhodná pre zákazníka, ktorý chce mať dva nápoje pripravené na čapovanie a preferuje tlakovanie potravinárskym CO2 pred vzduchovým kompresorom. Chladenie môže byť schované pod barom a na pracovnej doske zostane iba elegantný stojan Kobra s dvoma kohútikmi.

Najdôležitejšie informácie o zostave

• 2 nápoje súčasne: 2 chladiace slučky, 2 kohúty a dvojkohútový stojan.
• Kompletná zostava pre pevný výčap: chladenie, stojan, kohúty, narážače, CO2 redukčný ventil, hadica, Python a spojovací materiál.
• Priebežný chladiaci výkon: 25 l/h – orientačne 50 pollitrov za hodinu.
• Maximálny chladiaci výkon: 40 l/h.
• Ľadová banka: 4–8 kg.
• 2 samostatné chladiace slučky: každá s dĺžkou 8 m.
• Stojan Kobra: chrómované prevedenie pre 2 výčapné kohúty.
• 2× výčapný kohút: chrómované prevedenie 35 mm.
• Narážač Bajonet + Plochý: dva najčastejšie systémy pivných sudov.
• Tlakovanie CO2: redukčný ventil CO2 Micromatic je súčasťou zostavy.
• Python 2+2: izolované vedenie medzi podstolovým chladením a výčapným stojanom.

ZOSTAVU VÁM RÁDI UPRAVÍME NA MIERU

Nevyhovuje vám presne táto konfigurácia? Zostavu môžeme upraviť podľa vašich požiadaviek. Je možné zmeniť napríklad farbu alebo štýl výčapného stojana, typ výčapných kohútov, spôsob tlakovania, typ narážacích hláv aj ďalšie komponenty.

Napíšte nám svoju predstavu a kontaktné údaje na info@pivoteka.cz . Radi vám vytvoríme kompletnú výčapnú zostavu presne podľa vašich predstáv.

Ako bude hotový výčap fungovať?

Zostava je navrhnutá ako pevný dvojkohútový výčap . Chladenie AS-40 sa umiestni pod bar, pracovnú dosku alebo do vhodného technického priestoru. Na pracovnú dosku sa namontuje chrómovaný stojan Kobra s dvoma samostatnými kohútikmi.

Každý nápoj má vlastnú cestu:

Sud č. 1 › narážač › AS-40 › chladiaca slučka č. 1 › stojan Kobra › kohút č. 1
Sud č. 2 › narážač › AS-40 › chladiaca slučka č. 2 › stojan Kobra › kohút č. 2

Tlak potrebný na vytlačenie nápoja zo suda zaisťuje CO2 privedené cez redukčný ventil Micromatic . Výsledkom je klasické riešenie pevného domáceho alebo gastro výčapu.

Pre koho je táto zostava vhodná?

• Domáci bar s dvoma výčapnými kohútikmi.
• Pergola alebo altánok so vstavaným výčapom.
• Záhradná kuchyňa.
• Klubovňa alebo kultúrna miestnosť.
• Firemný bar.
• Menšia krčma, bar alebo reštaurácia.
• Pre zákazníkov, ktorí chcú technológiu ukryť pod pracovnú dosku a na bare mať iba výčapný stojan.

Čo presne zostava obsahuje?

• 1× Lindr AS-40 NEW Green Line – 2 chladiace slučky
• 1× stojan Kobra chróm – 2 otvory
• 2× držiak plakety chróm D90
• 2× výčapný kohút chróm 35 mm
• 1× narážač Bajonet Lindr
• 1× narážač Plochý Lindr
• 1× redukčný ventil CO2 Micromatic – 1st. G3/4"
• 2 m Pythonu 2+2
• 6 m nápojovej hadice 6,7 × 9,5 mm
• 8 m vzduchovej / tlakovej hadice 5/16" (8 mm)
• 1× priama redukčná spojka 9,5 × 12,7 mm
• 2× DM SS priama spojka 9,5 × 8 mm
• 2× JG SS priama redukčná spojka 12,7 × 8 mm
• 2× nápojová DM spojka 5/8" × 9,5 mm
• 2× vzduchová DM spojka 5/8" × 8 mm
• 1× DM Y-rozdvojka 8 mm
• 1× JG F7/16 × 8 mm
• 1× odkvapová miska 300 × 180 × 20 mm

Obsah zodpovedá konkrétnej konfigurácii tejto zostavy. CO2 fľaša nie je v zozname komponentov uvedená, a preto nie je súčasťou zostavy .

Dva nápoje skutočne súčasne

AS-40 obsahuje 2 samostatné chladiace slučky a táto zostava ich možnosti využíva naplno. Súčasťou je dvojkohútový stojan Kobra a dva samostatné výčapné kohúty.

Každá chladiaca slučka AS-40 má dĺžku 8 metrov a priemer 7 × 8 mm .

Môžete tak mať pripojené napríklad dva rôzne sudy piva . Každý nápoj prechádza vlastnou chladiacou slučkou a čapuje sa vlastným kohútom.

Aký výkon má AS-40?

Priebežný chladiaci výkon AS-40 je 25 l/h , čo pri jednoduchom prepočte predstavuje približne 50 pollitrov za hodinu . Maximálny chladiaci výkon výrobcu uvádza 40 l/h .

Dôležité: uvedený výkon je výkon celého chladiča, nie 25 alebo 40 l/h pre každý kohút zvlášť. Pri súčasnom čapovaní z dvoch kohútov oba nápoje využívajú spoločný chladiaci výkon AS-40.

Pre bežné posúdenie kapacity odporúčame počítať predovšetkým s priebežným výkonom 25 l/h . Skutočnú schopnosť chladenia ovplyvňuje aj vstupná teplota nápoja a podmienky konkrétnej prevádzky.

Vodné chladenie s ľadovou bankou

AS-40 využíva vodné chladenie s ľadovou bankou . Výparník vytvára vo vodnom kúpeli zásobu ľadu, ktorá poskytuje chladiacu rezervu. Pri tomto modeli je výrobcom uvádzaná ľadová banka 4–8 kg .

Súčasťou zariadenia je aj vstavaný čerič , ktorý pomáha udržiavať rovnomernú teplotu vodného kúpeľa.

Prečo použiť CO2 namiesto vzduchového kompresora?

V tomto variante zostavy sa sudy tlakujú pomocou CO2 cez redukčný ventil Micromatic . Redukčný ventil slúži na reguláciu tlaku plynu privádzaného z tlakovej fľaše do suda.

CO2 je vhodné riešenie najmä pre pevný domáci alebo gastro výčap a situácie, kedy môže byť sud narazený dlhšiu dobu. Na rozdiel od tlakovania bežným vzduchom sa do suda neprivádza okolitý vzduch.

CO2 fľaša nie je súčasťou tejto zostavy a je potrebné ju zvoliť samostatne.

Jedna CO2 fľaša pre dva sudy

Súčasťou zostavy je Y-rozdvojka 8 mm . Tlakové vedenie sa vďaka nej rozdelí smerom k obom narážacím hlavám. Oba pripojené sudy tak môžu byť tlakované z jedného zdroja CO2.

Narážač Bajonet a Plochý

V zostave sú dva najčastejšie typy narážacích hláv. Typ narážača sa vždy vyberá podľa ventilu konkrétneho suda.

Narážač Bajonet S-type: Polička, Prazdroj, Pútnik, Ferdinand, Lucky Bastard, Moravia, Radegast, Postrižiny, Breclav, Nová Paka, Lobkowicz, Čierna Hora, Regent, Rohozec, Kozel a ďalšie pivovary používajúce bajonetový systém.
Narážač Plochý A-type: Bernard, Svijany, Krakonoš, Starobrno, Slavkov, Matuška, Zubr, Konrád, Holba, Staroprameň, Litovel a ďalšie pivovary používajúce plochý systém.

Ak potrebujete napríklad 2× Bajonet, 2× Plochý alebo iný typ narážača , môžeme zostavu pred objednaním upraviť.

Stojan Kobra s dvoma kohútikmi

Na pracovnú dosku sa inštaluje chrómovaný stojan Kobra s dvoma otvormi . Súčasťou sú dva chrómované výčapné kohúty 35 mm a dva držiaky plakety D90 na označenie čapovaných nápojov.

Výsledkom je klasický vzhľad pevného výčapu, zatiaľ čo samotné chladenie a ďalšie technológie môžu zostať schované pod pracovnou doskou.

Python 2+2 – izolované vedenie k výčapnému stojanu

Súčasťou zostavy sú 2 metre Pythonu 2+2 . Python slúži ako izolovaný zväzok vedenia medzi podstolovým chladením a výčapným stojanom.

Izolácia pomáha obmedziť nežiaduce ohrievanie vedenia medzi chladičom a výčapným stojanom a umožňuje vytvoriť čistejšiu a prehľadnejšiu inštaláciu.

Ako sa kompletný výčap zapája?

1. AS-40 umiestnite pod bar alebo do vhodného technického priestoru.
2. Do pracovnej dosky namontujete dvojkohútový stojan Kobra.
3. Do stojana namontujete oba výčapné kohúty.
4. Stojan a chladenie prepojíte pomocou dodaného vedenia a Pythonu.
5. Na sudy nasadíte zodpovedajúce narážacie hlavy.
6. Nápojové výstupy z narážačov prepojíte s jednotlivými vstupmi AS-40.
7. CO2 fľašu pripojíte k redukčnému ventilu Micromatic.
8. Tlakové vedenie rozdelíte pomocou Y-rozdvojky k obom narážacím hlavám.
9. Vodný kúpeľ AS-40 naplníte vodou.
10. Chladenie pripojíte k elektrickej sieti.
11. Na chladiči nastavíte požadované chladenie a na redukčnom ventile zodpovedajúci pracovný tlak.
12. Po pripravení zariadenia môžete začať čapovať.

Zostava je určená na pevnú montáž. Je preto potrebné pripraviť vhodné uchytenie stojana v pracovnej doske a dostatočný priestor pod barom na chladenie a vedenie.

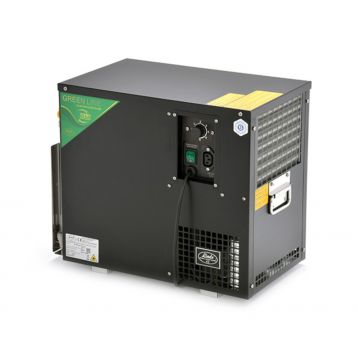

Technické parametre chladenia Lindr AS-40 NEW Green Line

• Typ zariadenia: podstolové vodné chladenie s ľadovou bankou
• Počet chladených nápojov: 2
• Chladiaci výkon kompresora: 1/8 HP / 310 W
• Maximálny chladiaci výkon: 40 l/h
• Priebežný chladiaci výkon: 25 l/h
• Teplotný spád ?T: 10 °C
• Ľadová banka: 4–8 kg
• Výtlak dochladzovacej pumpy: 1,2 m
• Pripojenie dochladenia: 1/2"
• Počet chladiacich slučiek: 2
• Dĺžka chladiacich slučiek: 2 × 8 m
• Priemer chladiacich slučiek: 7 × 8 mm
• Príkon: 322 W
• Menovitý prúd: 1,40 A
• Hmotnosť: 17,5 kg
• Chladivo: R290
• Napätie: 220–240 V / 50 Hz
• Pripojenie nápoja: rýchlospojka 9,5 mm (3/8")
• Vstavaný vzduchový kompresor: nie
• Výpust s vodoznakom: áno
• Regulácia teploty: áno

Green Line – ekologické chladivo R290

AS-40 patrí do rady Lindr Green Line a používa chladivo R290 . Konštrukcia je zameraná na efektívne chladenie pri nízkej energetickej náročnosti.

Údržba a sanitácia

Pre správnu chuť a hygienu čapovaných nápojov je dôležitá pravidelná sanitácia oboch nápojových ciest .

• Pravidelne sanitujte nápojové hadice a obe chladiace slučky.
• Čistite oba výčapné kohúty.
• Udržujte čistý výčapný stojan a odkvapovú misku.
• Kontrolujte hladinu vody v AS-40.
• Nezakrývajte vetracie otvory chladiča.
• Pri inštalácii ponechajte k zariadeniu dostatočný prístup pre údržbu a servis.

Prečo zvoliť túto zostavu?

Táto konfigurácia je vhodná, ak chcete rovno vytvoriť pevný výčap pre dva nápoje s tlakovaním pomocou CO2 . Nemusíte jednotlivo hľadať chladič, stojan, kohúty, narážače, redukčný ventil, hadice a zodpovedajúce spojovacie komponenty.

Výsledkom je elegantný domáci alebo gastro výčap, kde je na pracovnej doske iba chrómovaný dvojkohútový stojan Kobra a samotné chladenie AS-40 môže byť ukryté pod barom.

Chcete iný stojan, kohúty alebo spôsob tlakovania?

Každý domáci aj gastro výčap má iné požiadavky, preto vám túto zostavu radi upravíme na mieru. Je možné zmeniť napríklad farbu a štýl výčapného stojana, typ výčapných kohútov, spôsob tlakovania, narážacej hlavy alebo ďalšie komponenty.

Chcete iné kohúty? Iný dizajn stojana? Dva rovnaké narážače? Alebo namiesto CO2 tlakovanie kompresorom? Napíšte nám svoju predstavu a kontaktné údaje na info@pivoteka.cz . Radi vám vytvoríme kompletnú výčapnú zostavu presne podľa vašich predstáv.

Prečo kúpiť práve u nás?

• Špecialisti na výčapnú techniku.
• Odborné poradenstvo pri návrhu domáceho aj gastro výčapu.
• Možnosť zostavenia výčapu na mieru.
• Záručný a pozáručný servis.
• Náhradné diely a príslušenstvo.

Súvisiace produkty

Na dokončenie zostavy je potrebné zvoliť vhodnú CO2 fľašu . Odporúčame tiež sanitačnú sadu na pravidelné čistenie oboch nápojových ciest . Podľa konkrétneho použitia vám radi odporučíme vhodnú veľkosť CO2 fľaše aj ďalšie príslušenstvo.

Výhody domácí hospody

• S touto sestavou komponentů budete schopni sestavit domácí výčep se kterým budete shopni načepovat pivo a ostatní nápoje jako profesionální výčepní.
• jedná se o sestavu, kterou jste schopni jednoduše zabudovat do zahradní pergoly, kuchyně nebo kamkoliv kde budete mít chuť na kvalitně načepované pivo.
• ohromte své známé svou domácí hospodou a kvalitně natočeným pivem jako profesionál. S toutou výčepní sestavou to není žádný problém.
• Podstolové pivní chlazení je vždy pou- žito v kombinaci s výčepním stojanem. Pivní chlazení je možno umístit pod vý- čepní stůl nebo kamkoliv do prostoru baru či restaurace. Voda v těchto zaří- zeních slouží k přenosu chladu na pivní vedení a také jako aku-mulátor chladu.

Příklad propojení a tlakování vodních chlazení, C02/ N2





1.Vstup nápoj	2.Výstup nápoj
3.Zásuvka na míchadlo	4.Naražeč (bajonet, plochý, kombi)
5.Rychlospojka F 5/8 x 9.5 mm	6.Rychlospojka F 5/8 x 8 mm
7.Rychlospojka rozdvojka 8 x 8 x 8 mm	8.Redukční ventil 1.st N2/ CO2
9.Nápoj	10.Rychlospojka JG SS 9.5 x 8 mm (2x)
11.Rychlospojka JG přímá 12.7 x 8 mm (2x)	12. Python dochlazovací hadice
13.Rychlospojka JG F7/16 x 8 mm
